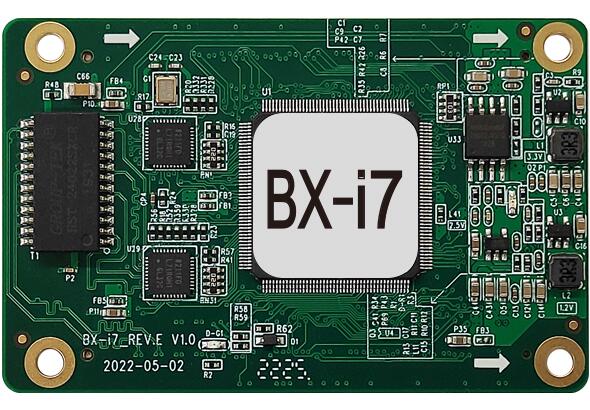

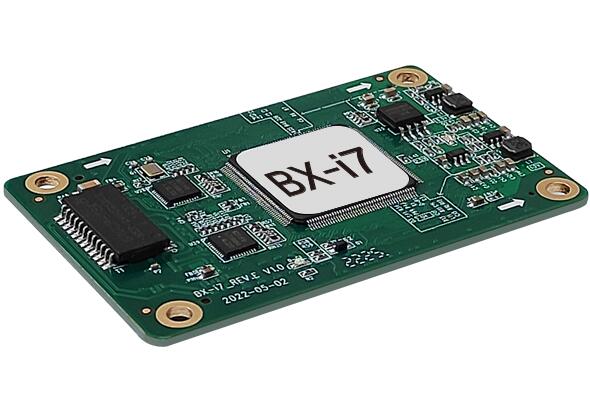

BX-i7小间距吸收卡

BX-i7吸收卡是小尺寸大带载的高端吸收卡，，，适用于种种规格的全彩LED显示屏，，，支持主流LED屏驱动芯片。！！！＝幽筛呙芏冉硬寮接口，，，防尘防震，，，具有高稳固性和高可靠性。！！！ＶС智д淄シ拍Ｊ剑，，支持异步播放器Y系列产品，，，配合BX-VS/VSE/VHE/VSM等发送卡呈现优异显示效果。！！！

接纳高密度接插件接口，，，防尘防震，，，具有高稳固性和高可靠性。！！！

尺寸。！！！，，，适用于种种透明屏。！！！

单卡支持32 组RGB 信号并行输出。！！！

单卡最大支持128*2048像素点（与驱动芯片和扫描方式相关）

订单热线：：

0512-36912677/88/99

接纳高密度接插件接口，，，防尘防震，，，具有高稳固性和高可靠性。！！！ 尺寸。！！！，，，适用于种种透明屏。！！！ 单卡支持32 组RGB 信号并行输出。！！！ 单卡最大支持128*2048像素点（与驱动芯片和扫描方式相关） 支持低亮高灰。！！！ 支持标定标序。！！！ 支持箱体温度、湿度、电源电压等参数监测及风扇控制。！！！ 支持双卡备份、双电源备份。！！！ 支持1~1/64 扫之间的恣意扫描类型，，，支持595 等串行译码扫描。！！！ 支持恣意抽点，，，可轻松实现异型屏、球形屏等创意显示屏。！！！ 支持itb8888通博全系列发送装备。！！！

手艺指标
产品状态	2020年6月批量下线
控制点数	最大带载128×2048像素（与驱动芯片和扫描方式相关）
灰度品级	≤65536级

通讯传输
发送装备	支持所有BX发送卡、Y/YQ播放器和OVP发送装备
通讯距离	超五类网线≤140M，，，六类网线≤170M 光纤线：：单模收发器≤20KM，，，多模收发器≤550M。！！！＃ㄊ褂弥屑唐魑尴扪由欤
传输装备	支持千兆交流机、千兆光纤收发器和千兆光纤交流机

模组兼容性
适配模组	种种规格三基色LED显示模组
列驱动IC	支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
行译码IC	支持行译码和无译码模组，，，支持种种行译码芯片
扫描类型	支持智能描点，，，支持静态至1/64扫描之间的恣意扫描类型
模组空点	支持恣意空点，，，适配种种规格模组
RGB信号	支持RGB信号线序无邪界说

主要功效
千兆网模式	支持电脑千兆网直接控制模式，，，100万像素内流通播放，，，无需发送卡
数据走向	支持从左到右、从右到左、从上到下、从下到上走线
数据对开	支持数据对开，，，显著提高刷新率，，，也可合理镌汰吸收卡使用数目
数据组交流	支持数据组恣意交流，，，便于吸收卡和显示模组间毗连排缆线的合理排序和整齐排布
异形屏控制	支持数据偏移实现异形屏幕控制支持球形屏、立方体屏、州不规则异形屏和创意显示屏
千兆口交流	双千兆网口不分输入输出，，，恣意交流使用

系统升级和维护
设置文件回读	支持回读吸收卡存储的设置信息，，，支持回读吸收卡的固件程序版本
固件在线升级	支持底层软件和FPGA固件在线升级，，，极大利便了系统开发、维护和功效升级，，，为客户有用节约本钱，，，降低项目风险

电气参数
事情电压	4V～5.5V；请严酷包管BX-i7系列的电源质量
最大功率	≤5W
事情温度	-40℃～80℃
事情湿度	10%RH～90%RH

其它信息
单卡尺寸	70mm*45mm
单卡重量	约100g
