装备集成12千兆网口大发送，支持4K信号源的点对点输出，支持LED显示屏的远程维护！ＶС諹盘播放功效，特殊适用于展示展览场合！
最大带载786万像素，宽度≤8000，高度≤3840；；
输入接口 ：HDMI2.0*2 、、 、DVI*1 、、 、EXT*1 、、 、VGA*1 、、 、CV*1，支持2路4Kx2K@60Hz；；
前置USB2.0接口，支持视频播放 、、 、图片播放 、、 、视频和图片混淆播放三种模式；；
标配2.8"液晶屏，支持多语言菜单界面（中文 、、 、英文 、、 、越南语）;
标配无线WiFi，支持手机APP无线控制；；

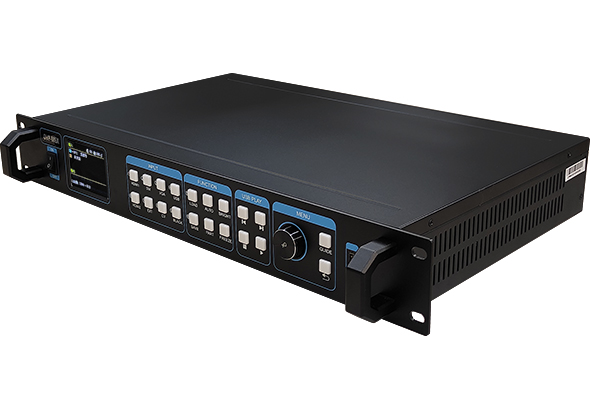

1.5U标准机箱，重量≤4.7KG！
订单热线 ：
0512-36912677/88/99
OVP-L/M系列前置USB2.0接口，支持U盘播放，支持视频播放 、、 、图片播放 、、 、视频和图片混淆播放三种模式；；
OVP-M/H系列标配wifi（M1X除外），标配2.8"液晶屏，支持多语言菜单界面（中文 、、 、英文 、、 、越南语）；；
OVP-M/H系列支持EXT*1扩展接口（M1X除外），可凭证客户需求，无邪选配SDI接口 ？？？榛蛭尴咄聊 ？？？椋唬
OVP-H系列标配1-2路DP输入接口，标配RS232中控接口；；
OVP-L/M/H系列标配音频输入输出接口！
OVP-M功效特征
支持输入视频源准时切换；；
支持装备输出信号的开启和关闭；；
支持自界说分辨率；；
支持4K×2K@60Hz点对点输出；；（支持标准分辨率和部分自界说分辨率，宽度≤3840，高度≤2160）
支持对输入视频源画面举行截取 、、 、局部显示；；
支持输入自顺应信号源分辨率；；
支持输出自顺应显示屏参数设置；；
支持快捷无邪的色温调理；；
支持输入和输出信号热备份；；
可预存8种用户模式供用户快速挪用；；
支持底层软件和FPGA固件在线升级，极大利便了系统开发 、、 、维护和功效升级！
-30℃～70℃ 情形温度下稳固事情
抗8KV接触放电，超强抗浪涌攻击能力，更低故障
产品检测和资质认证
OVP产品通过国家自愿性产品认证试验，经由清静测试和电磁兼容性测试，获得CQC认证证书；；
OVP产品通过欧盟强制性产品认证试验，经由清静测试和电磁兼容性测试，获得CE认证证书；；
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限制使用治理步伐》和GB/T 26572-2011的6项划定检测；；
OVP产品通过了欧盟ROHS《关于限制在电子电器装备中使用某些有害因素的指令》的10项划定检测！

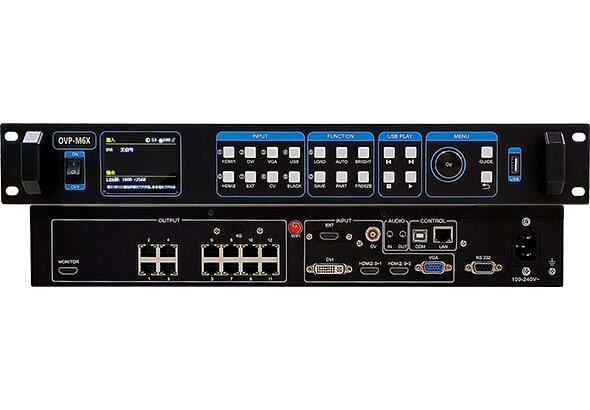

| 视频输入源 | ||
|---|---|---|
| EXT×1 | 扩展输入端口，标配HDMI，可凭证客户需求，无邪选配DVI接口 、、 、SDI接口 、、 、无线同屏 ？？？ | |
| DVI×1 | VESA标准 ：1920x1080@60Hz向下兼容，支持3840x2160@30Hz | |
| HDMI×2 | VESA标准 ：3840x2160@60Hz向下兼容，HDMI 2.0 | |
| VGA×1 | VESA标准 ：UXGA@75Hz向下兼容 | |
| CV×1 | 支持PAL \ NTSC 复合视频 | |
| USB×1 | USB2.0，支持高清1080p@30fps或720p@60fps内容U盘播放 前置U盘，支持视频播放 、、 、图片播放 、、 、视频和图片混淆播放三种模式 |
|
| 视频输出端口 | ||
|---|---|---|
| MONITOR×1 | 1024*768@60Hz | |
| NET×12 |
12千兆网口输出，通过网线毗连LED显示屏，直连吸收卡；； |
|
| 音频输入/输出端口 | |
|---|---|
| HDMI音频 | HDMI视频输入端口内嵌 |
| AUDIO_IN | 3.5mm模拟音频输入接口 |
| AUDIO_OUT | 3.5mm模拟音频输出接口 |
| 控制接口 | ||
|---|---|---|
| COM |
USB控制接口 |
|
| LAN | 网络控制接口 | |
| WIFI | WIFI无线控制 | |
| RS232 | 串口控制接口，可接入中控装备 | |
| 主要功效 | |
|---|---|
| 通讯功效 | 支持串口通讯，支持局域网通讯和IP地点设置，标配无线WiFi，支持手机APP无线控制 完成OVP视频装备的相关参数设置和功效设置，完成对LED显示屏的参数设置 |
| 妄想使命 | 支持输入视频源准时切换 |
| 智能导航 | 液晶菜单支持智能导航功效，利便用户快捷设置 |
| 多语言界面 | 液晶菜单支持中文 、、 、英文 、、 、越南语等语言界面 |
| 开机LOGO | 支持默认 、、 、自界说和无LOGO三种选项 |
| 智能设置 | 支持凭证LED显示屏分辨率自动完成装备参数适配 |
| 画面截取功效 |
支持对输入视频源画面举行截取 、、 、局部显示 |
| 点对点功效 | 支持4K×2K@60Hz点对点输出，支持标准分辨率和部分自界说分辨率！ ？？？矶≤3840，高度≤2160 注重 ：使用4K点对点输出功效时，请选择较高设置的显卡和电脑！ |
| 亮度调解 | 支持100级亮度调解 |
| U盘播放 | 前置U盘，支持视频播放 、、 、图片播放 、、 、视频和图片混淆播放三种模式 |
| EDID设置 | 支持HDMI 、、 、DVI信号自界说输入分辨率 |
| VGA校正 | 支持VGA调解和VGA ADC校正 |
| CV校正 | 支持CV ADC校正 |
| 输出控制 | 支持装备输出信号的开启和关闭 |
| 色温调理 |
预设自然 、、 、偏暖 、、 、偏冷三种显示效果，用户亦可自界说色温 |
| 用户模式 | 支持预存≤8个用户模式，支持便捷的场景切换 |
| 热备份功效 |
支持输入和输出画面热备份功效 |
| 工厂复位 |
支持装备恢复出厂设置 |
| 按键锁 | 支持对装备面板设置按键锁定和按键解锁状态，防止误操作 |
| 工程锁 | 支持对装备设置工程锁 |
| 系统升级和维护 | |
|---|---|
| 固件升级功效 |
支持底层软件和FPGA固件在线升级，极大利便了系统开发 、、 、维护和功效升级， 为客户有用节约本钱，降低项目风险 |
| 整机规范 | |
|---|---|
| 输入电压 | 100-240V~50/60Hz |
| 额定功率 | ≤50W |
| 操控方式 | 液晶菜单 、、 、面板按键 、、 、LedshowTV演播器软件 、、 、OVP Builder装备设置软件 、、 、Builder APP |
| 液晶屏 | 2.8”彩色液晶屏，分辨率320×240 |
| 装箱配件 |
3Pin主机电源线1.5M*1, WIFI直杆弯头天线*1, 六类软网线1.5M*1 |
| 机箱 | 金刚黑 铝面板 1.5U标准工业机箱 |
| 尺寸 | 482.6mm×300mm×66.6mm |
| 重量 | ≤4.7KG |
|
情形顺应性 |
|
|---|---|
| 事情温度 |
-30℃～70℃ |
| 情形湿度 |
15%～85% |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰和抗扰度 |
对OVP装备的电源端口 、、 、HDMI接口 、、 、DVI接口 、、 、VGA接口 、、 、CV接口举行无线电骚扰检测！ 切合《GB/T 9254.1-2021 信息手艺装备 、、 、多媒体装备和吸收机 电磁兼容 第一部分 发射要求》界说的骚扰限值！ 骚扰检测切合欧盟《EN 55032 ：2015 多媒体装备的电磁兼容性》的划定要求！ 骚扰抗扰度检测切合《ICE/EN 61000 电磁兼容性》的划定要求！ |
| 静电放电抗扰度 |
对OVP装备的USB口 、、 、HDMI接口 、、 、DVI接口 、、 、VGA接口 、、 、CV接口举行静电放电抗扰度检测！ 试验品级4级，接触放电8KV！ 切合《GB/T17626.2-2018电磁兼容试验和丈量手艺静电放电抗扰度试验》的划定要求！ 切合《ICE/EN 61000-4-2》的划定要求！ |
| 浪涌攻击抗扰度 |
对OVP装备的电源端口和网口举行浪涌攻击检测！ 试验品级4级，测试电压4KV！ 切合《GB/T 17626.5-2019电磁兼容试验和丈量手艺浪涌（攻击）抗扰度试验》的划定要求！ 切合《ICE/EN 61000-4-5》的划定要求！ |
