除6E、6S、6U，，五代卡外，，其他六代卡均支持。

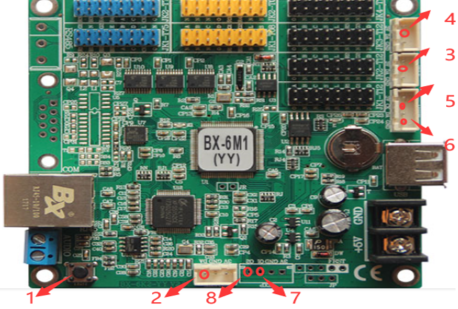

下图以 6M1-YY 为例

1. Test（下文称 Test）

2. REMOTE 的 DA（下文称 REMOTE）

3. HUMI 的 DA（下文称 HUMI）

4. TEMP 的 DA（下文称 TEMP）

5. LIGHT 的 CK（下文称 LIGHT CK）

6. LIGHT 的 DA（下文称 LIGHT DT）

7. EXP 的 01（下文称 EXP1）

8. EXP 的 02（下文称 EXP2）

一、电平触发

1）简单逻辑

在简单逻辑控制控制中，，只允许一个管脚电平为闭合信号。

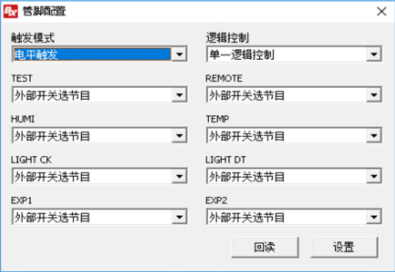

若是把所有管脚设置成外部开关选节目，，如图
：：：

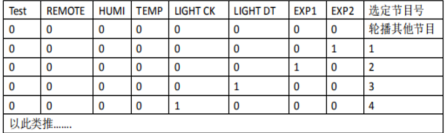

那么控制器逻辑为

表格中 1 代表闭合信号，，0 代表开路信号

*在没有管脚选中的状态，，旧版本黑屏处理，，新版本修改为轮播其他节目

2）组合逻辑控制

在组合逻辑控制控制中，，允许多个管脚电平为闭合信号

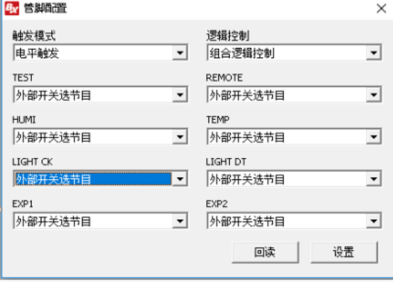

若是把所有管脚设置成外部开关选节目，，如图

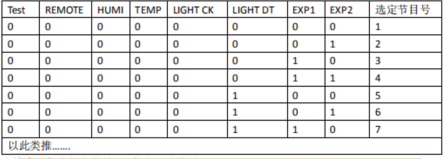

那么控制逻辑为

表格中 1 代表闭合信号，，0 代表开路信号

若是我们只使用 TEMP 管脚和 EXP1 和 EXP2，，如下图

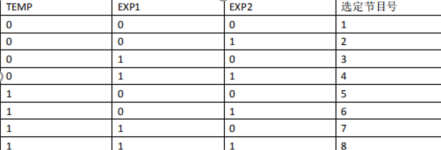

那么控制逻辑为

表格中 1 表闭合信号，，0 表开路信号

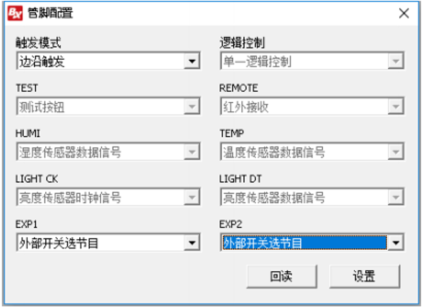

二、边沿触发

边沿触发只对 EXP1 和 EXP2 有用，，其中 EXP1 是上一个节目，，EXP2 是下一个节目。（差别型号控制卡可能 EXP1 是下一个节目，，EXP2 是上一个节目）。其中上升沿有用，，也就是，，统一个管脚先有一次闭合信号，，距离时间大于 20ms 后开路信号，，并且开路信号维持 20ms以上，，体现选中一次。

目今播放最大节目号，，再切换下一个节目，，会切换到最小的节目号。目今播放最小节目号，，再切换上一个节目，，会切换到最大的节目号

例如，，目今播放节目 6。

1、EXP1 管脚先有一次闭合信号，，距离时间大于 20ms 后是开路信号，，并且开路信号维持 20ms 以上，，控制卡切换到节目 7。

2、EXP2 管脚先有一次闭合信号，，距离时间大于 20ms 后是开路信号，，并且开路信号维持 20ms 以上，，控制卡切换到节目 5
